ECB 4C D24-10A-NO-R SALZ 4-kanalno elektronsko stikalo za zaščito naprave 24V DC 10A

ECB 4C D24-10A-NO-R – 4-kanalno elektronsko zaščitno stikalo naprave podjetja SALZ Automation

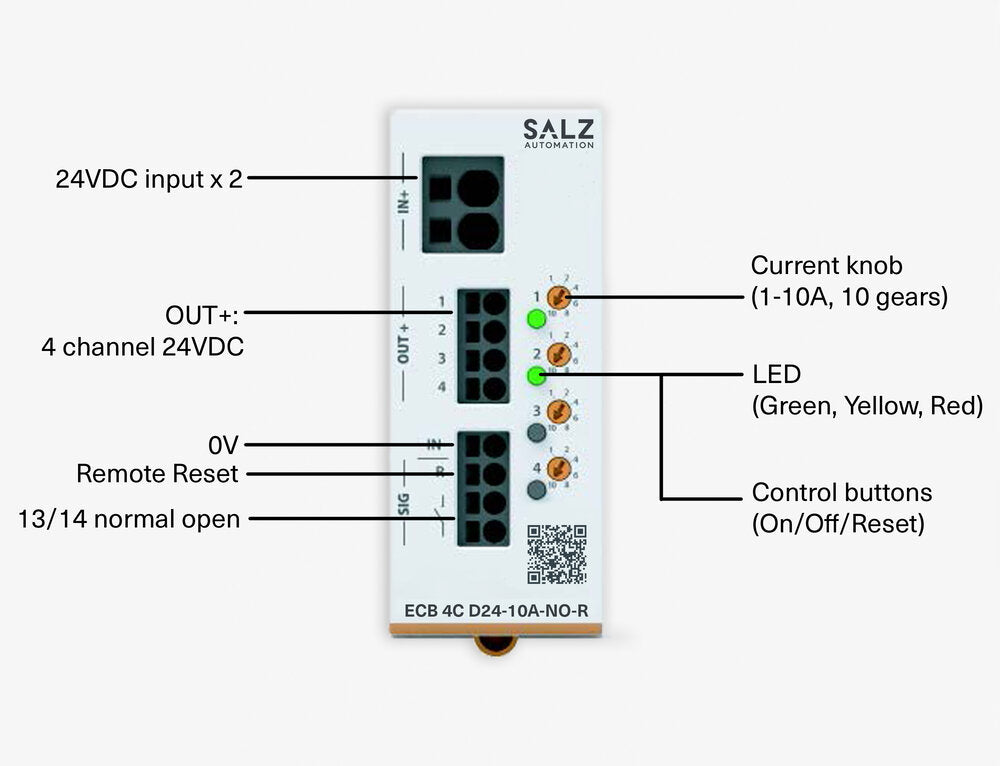

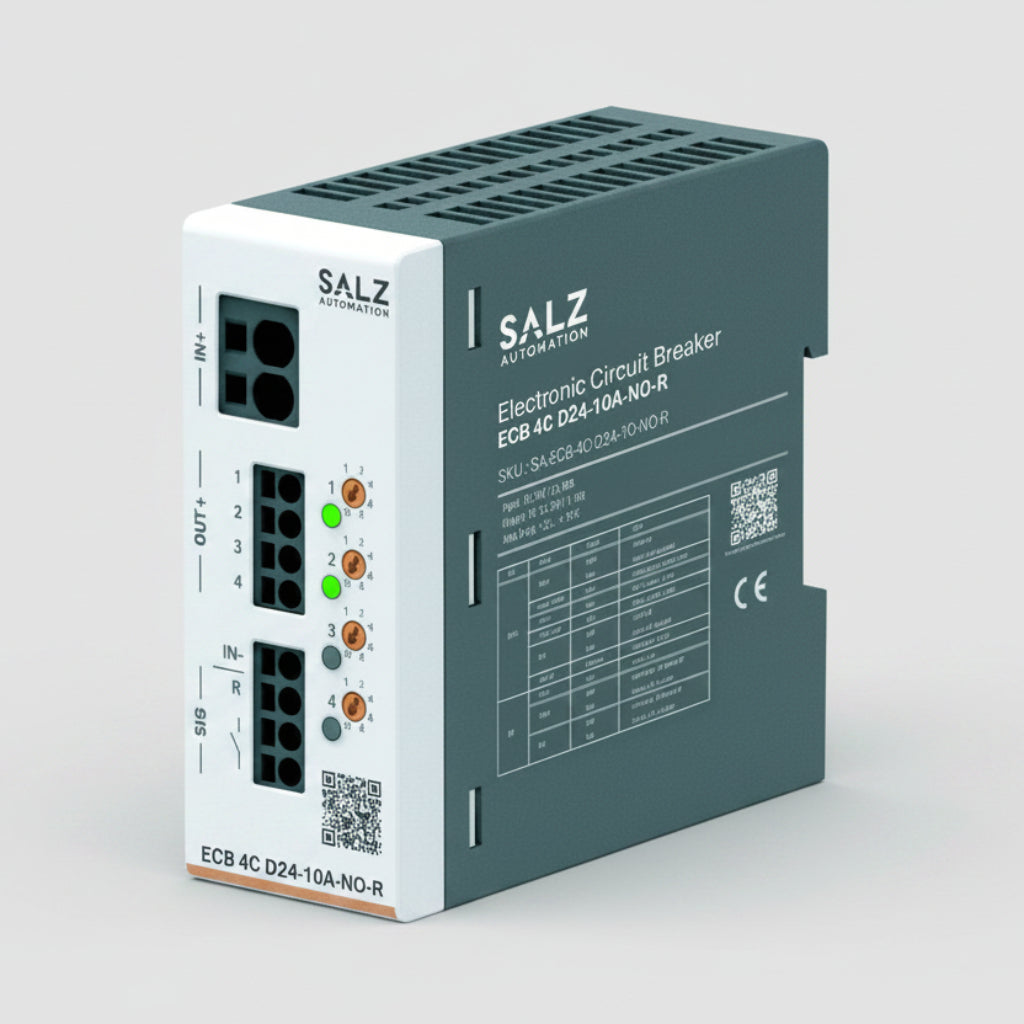

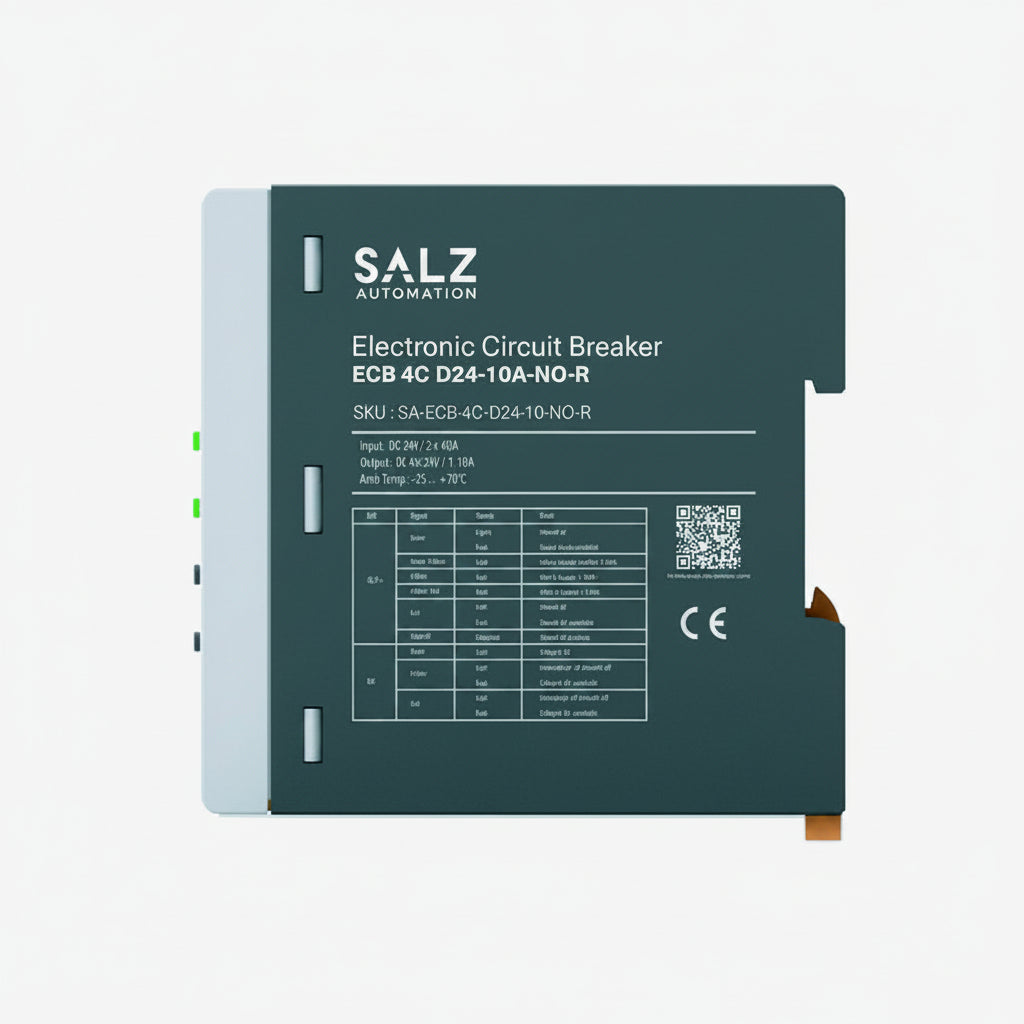

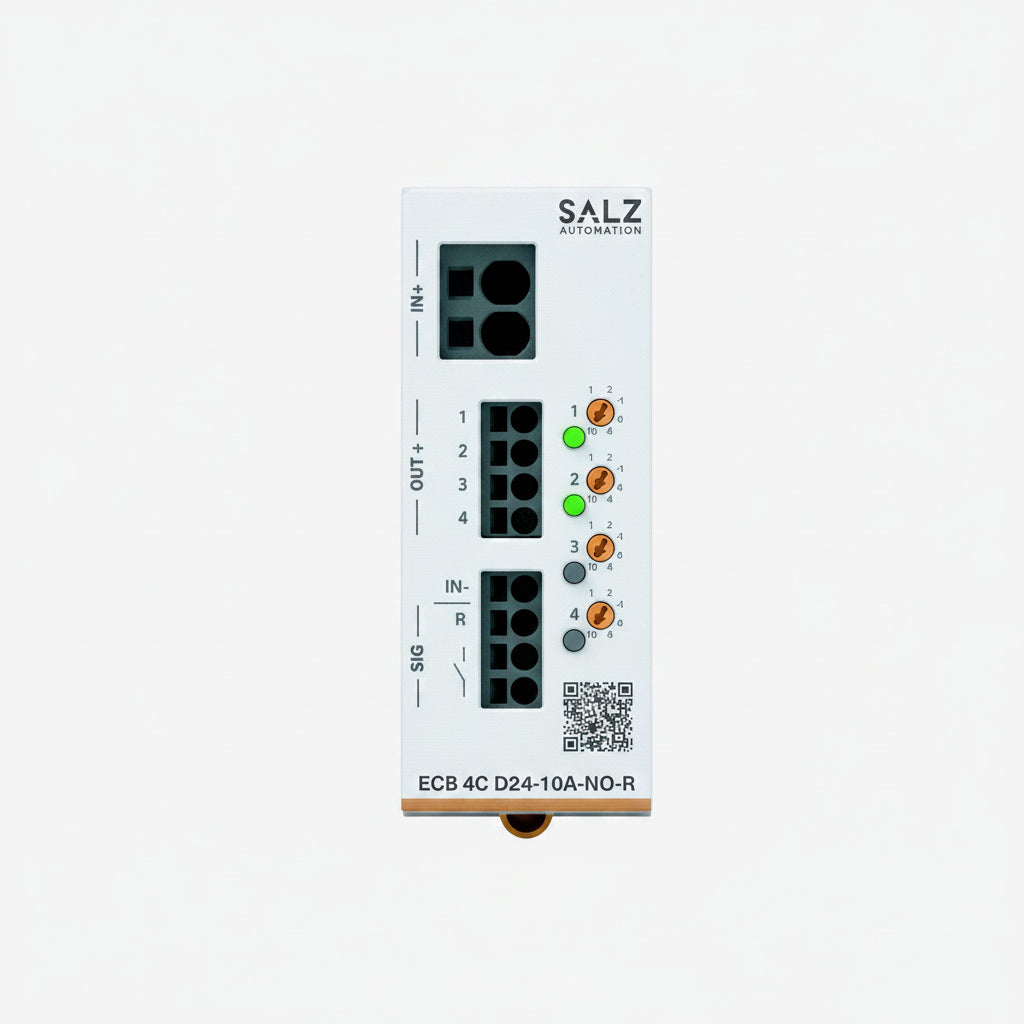

ECB 4C D24-10A-NO-R je elektronsko 4-kanalno zaščitno stikalo naprave podjetja SALZ Automation za distribucijo električne energije v 24 V DC sistemih. Vsak kanal omogoča individualno nastavitev izhodnega toka od 1 do 10 A. S kontakti N/O (normalno odprt) in daljinskim ponastavljanjem za hitro obnovitev. Združljivo z DIN-tirnico v skladu z EN 60715.

Vhodni podatki

• Nominalna vhodna napetost: 24 VDC (18 … 30 VDC)
• Maks. vhodni tok: 40 ADC (IN+ min. 1x6mm²)
• Poraba toka (tip.): 10 A
• Učinkovitost (tip.): >99%
• Izguba moči: ≤0,6 W (brez obremenitve) / ≤9,5 W (nominalno delovanje)

Izhodni podatki

• Izhodni kanali: 4
• Nazivni tok: 1–10 ADC (nastavljivo na kanal)
• Maks. preklopni tok: 1000 A
• Tip polprevodnika: MOSFET
• Element za varnost pred odpovedjo: 13 ADC (na izhodni kanal)

Zaščitno vezje

• Čas izklopa: 0,01s (>1,5 In) / 2s (1,3–1,5 In) / 30s (1,1–1,3 In)
• Izklop pri prenizki napetosti: ≤18 VDC
• Izklop pri previsoki napetosti: ≥30 VDC
• Daljinsko ponastavljanje/izklop: 12 … 30 VDC
• Čas inicializacije modula: 50ms – 1s
• Čakalni čas po izklopu: ≤10s (pri preobremenitvi/kratkem stiku)
• Nazivna impulzna napetost: 0,5 kV
• Mirujoči tok (Io): tip. 50 mA
• Toleranca merjenja I: tip. 10% nazivne toka

Zmanjšanje zmogljivosti zaradi temperature

• 40°C: 40 ADC (35 ADC za UL 2367)
• 50°C: 30 ADC
• 60°C: 25 ADC
• 70°C: 20 ADC

Značilnosti kontaktov (potisni)

• IN+: 0,25–4 mm² (s tulcem) / 0,25–6 mm² (brez tulca)
• IN-: 0,25–1,5 mm² (s tulcem) / 0,25–2,5 mm² (brez tulca)
• OUT: 0,25–1,5 mm² (s tulcem) / 0,25–2,5 mm² (brez tulca)
• NO: 0,25–1,5 mm² (s tulcem) / 0,25–2,5 mm² (brez tulca)

Mehanski podatki

• Mere: 94 x 37 x 96 mm (V x Š x G, vklj. z DIN-tirnico 7,5 mm)
• Teža: 155 g
• Ohišje: PA 6.6
• Montaža na DIN-tirnico v skladu z EN 60715: Da

Okoljski pogoji

• Stopnja zaščite: IP20
• Temperatura okolice (delovanje): -25 … 70 °C
• Temperatura okolice (skladiščenje/prevoz): -40 … 80 °C
• Maks. delovna višina: ≤2000 m (brez zmanjšanja zmogljivosti) / 2000–4000 m (z zmanjšanjem zmogljivosti)
• Vlažnost zraka (delovanje, nekondenzirano): 240h, 95% RH, 40°C
• Vibracije: 5–24,9 Hz (amplituda 1,6 mm) / 24,9–150 Hz (4g) v skladu z IEC 60068-2-6
• Udarci: 30g (IEC 60068-2-27, preskus Ea)
• Preskus s solno pršilo: deli 72h / celoten izdelek 48h
• Stopnja onesnaženosti: 2

Standardi in certifikati

• Certifikat: CE
• Varnostni standard: EN 50178, GB 17701 / EN 60934
• EMC: EN 61000-6-2, EN 61000-2-3
• Prenapetostna zaščita: GB/T 17626.5 razred II
• Temperaturni preskus: EN 60068-2-1
• Okoljski preskusi: EN 60068-2-6
• RoHS: 2.0
• GTIN: 4262552160397
• MTBF (IEC61709, SN 29500) pri 25°C: 1.000.000 h

Prednosti na kratko

• 4 neodvisni kanali z individualno nastavljivim nazivnim tokom 1–10 A
• Učinkovitost >99% – minimalna izguba moči
• Kontakt N/O (normalno odprt) in daljinsko ponastavljanje
• Integriran element za varnost pred odpovedjo (13 A na kanal)
• Večstopenjska karakteristika izklopa za optimalno zaščito
• LED prikaz stanja na kanal in prikaz DC OK
• Združljivo z DIN-tirnico v skladu z EN 60715
• Delovna temperatura -25 … 70°C, IP20

Tipična področja uporabe

• Industrijska avtomatizacija in krmilna tehnika
• 24 V DC distribucija električne energije v razdelilnih omarah
• Strojegradnja in sistemska tehnika
• Avtomatizacija stavb
