E3LM10 230V AC – Füllstandüberwachungsrelais von TELE Haase

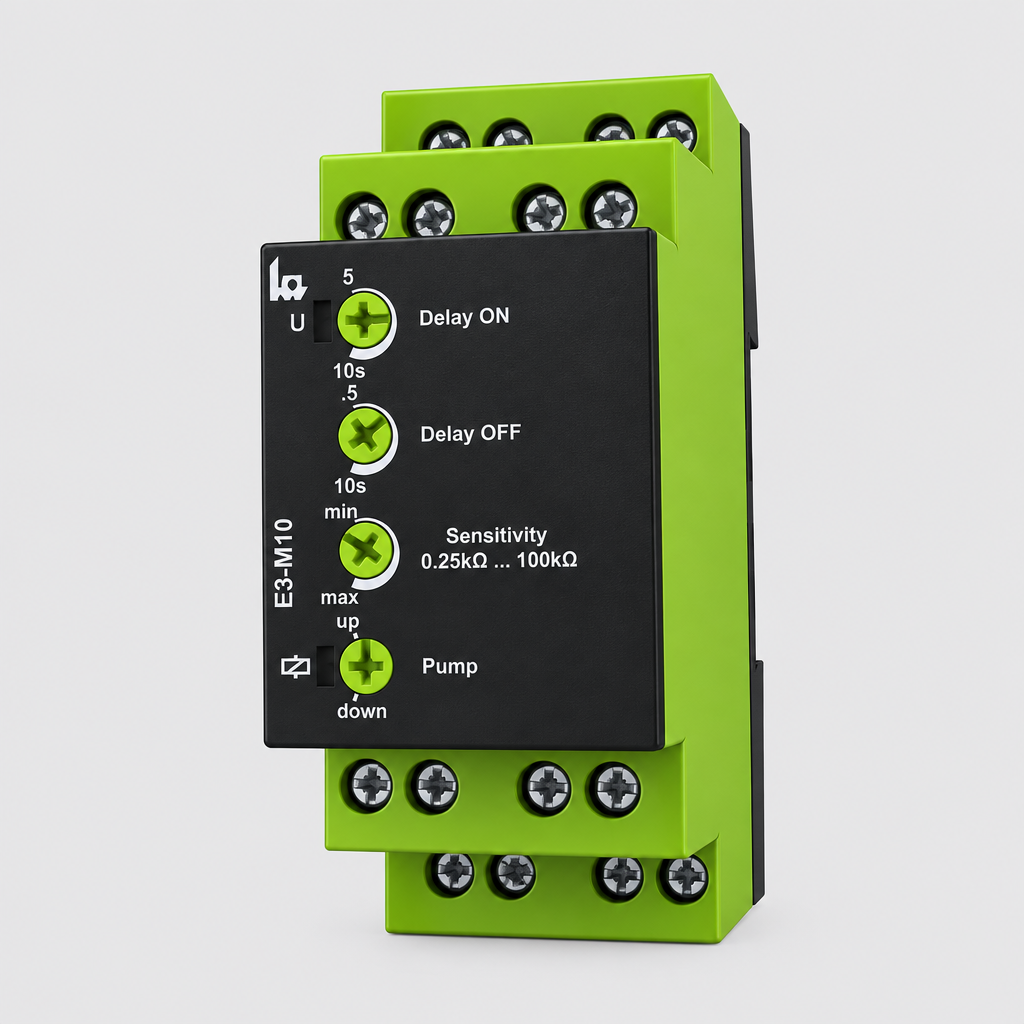

Das E3LM10 230V AC von TELE Haase ist ein Multifunktions-Überwachungsrelais aus der Serie ENYA für die Füllstandüberwachung leitfähiger Flüssigkeiten. Mit sicherer Trennung der Messkreise, einstellbarer Einschalt- und Rückfallverzögerung sowie konduktiver Sondentechnik. Installationsbauform für Hutschienenmontage TH 35.
Versorgung & Allgemein
- Serie: ENYA
- Typ: E3LM10 230V AC
- Versorgungsspannung: 230 V AC (-15% … +10%)
- Nennfrequenz: 48 … 63 Hz
- Nennverbrauch: 1 W / 2 VA
- Einschaltdauer: 100%
- Wiederanlaufzeit: 500 ms
- Abfallsspannung: >30% der Versorgungsspannung
- Überspannungskategorie: III (IEC 60664-1)
- Bemessungsstoßspannung: 6 kV
Zeitfunktion
- Einschaltverzögerung (ON-Delay): 0,5 … 10 s
- Rückfallverzögerung (OFF-Delay): 0,5 … 10 s
- Anzahl Zeitbereiche: 2
Messeingang (Sonde)
- Messeingang: Konduktive Sonden (Type SK1, SK2, SK3)
- Sondenspannung: 12 V AC
- Sondenstrom: max. 7 mA
- Empfindlichkeit: 0,25 … 100 kΩ (4 mS bis 10 μS)
- Länge des Sondenkabels: max. 1000 m (Einstellwert <50%) / max. 100 m (Einstellwert 100%)
- Klemmen Sonde: E1-E2-E3
Ausgangskontakt
- Kontaktform: 1 Wechsler
- Klemmen: 15-16-18
- Bemessungsspannung: 250 V AC
- Schaltleistung: 1250 VA AC1 B300/P300 (IEC 60947-5-1)
- Thermischer Dauerstrom: 5 A
- Sicherung: 5 A flink
- Mechanische Lebensdauer: 15 x 10⁶ Schaltspiele
- Elektrische Lebensdauer: 100 x 10³ Schaltspiele (1000 VA)
- Schalthäufigkeit: max. 6/min bei 1000 VA
Gehäuse & Montage
- Bauform: Installationsbauform
- Baubreite: 35 mm
- Abmessungen: 35 x 87 x 65 mm
- Gehäusematerial: Selbstverlöschender Kunststoff
- Gehäuse Schutzart: IP40
- Klemmen Schutzart: IP20
- Montage: Hutschiene TH 35 7,5-15 gemäß IEC/EN 60715:2017
- Einbaulage: beliebig
- Klemmanschluss: 1x 0,5–2,5 mm² / 1x 4 mm² (ohne Hülse) / 2x 0,5–1,5 mm² / 2x 2,5 mm² flexibel
- Max. Anzugsdrehmoment: 1 Nm
- Klemmen Versorgung: A1-A2
Umgebungsbedingungen
- Umgebungstemperatur: -25 … +55 °C (IEC 60068-1)
- Lager-/Transporttemperatur: -25 … +70 °C
- Relative Luftfeuchtigkeit: 15 … 85% (IEC 60721-3-3, 3K3)
- Verschmutzungsgrad: 2
- Herkunftsland: Österreich (AT)
- EAN: 9008662005099
- Bruttogewicht: 141 g
Vorteile auf einen Blick
- Sichere Trennung der Messkreise
- Einstellbare Einschalt- und Rückfallverzögerung 0,5–10 s
- Multifunktion – flexibel einsetzbar
- LED-Statusanzeigen (Versorgung grün, Ausgang gelb)
- Hutschienenmontage, Einbaulage beliebig
- Made in Austria
Typische Einsatzbereiche
- Füllstandüberwachung in Tanks & Behältern
- Pumpensteuerung & -schutz
- Wasseraufbereitung & Abwassertechnik
- Lebensmittel- & Pharmaindustrie
- Industrielle Automatisierungstechnik
