Sicherheitsrelais SAFE-TWO-HAND – Zweihandsteuerung Typ IIIC bis SIL 3 / PL e

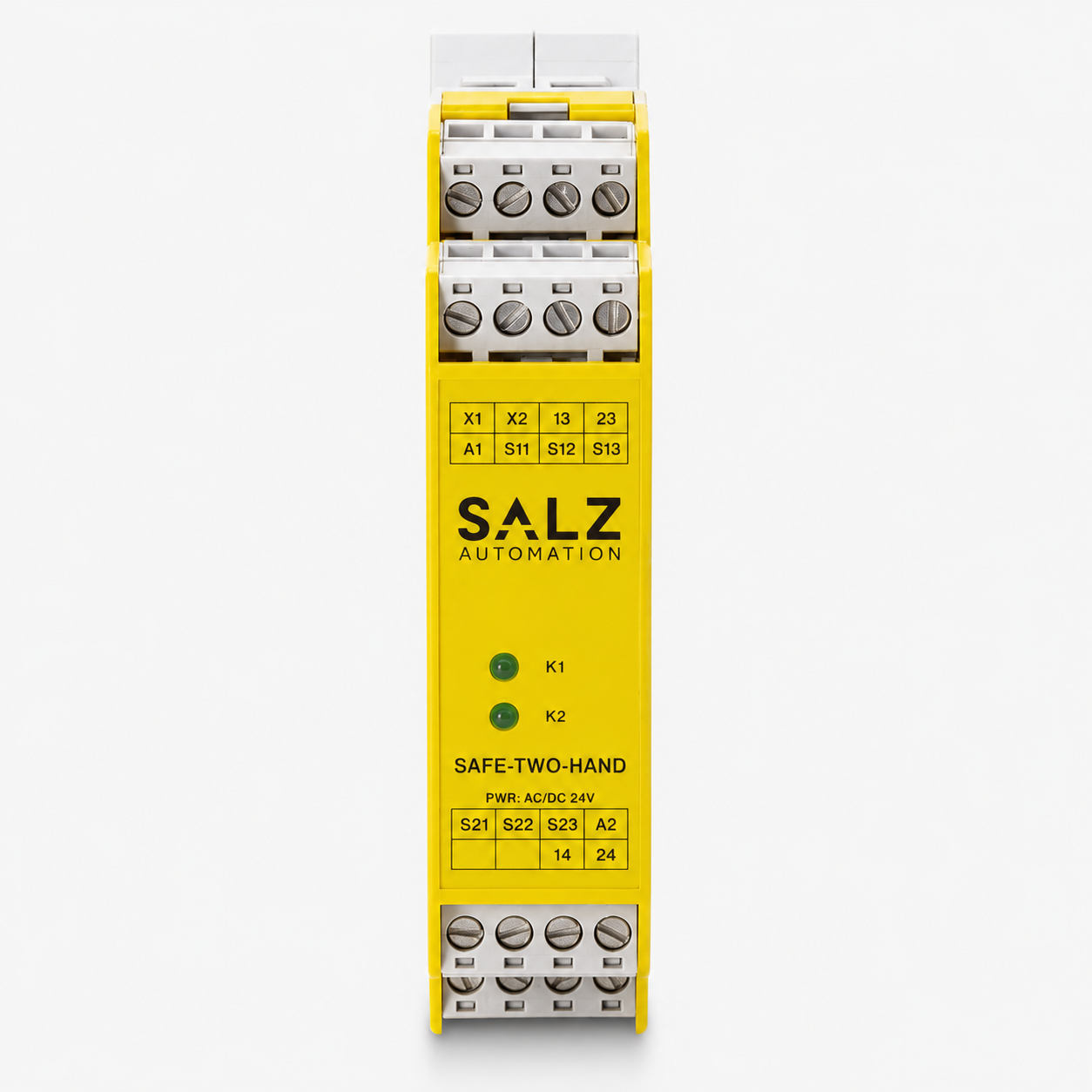

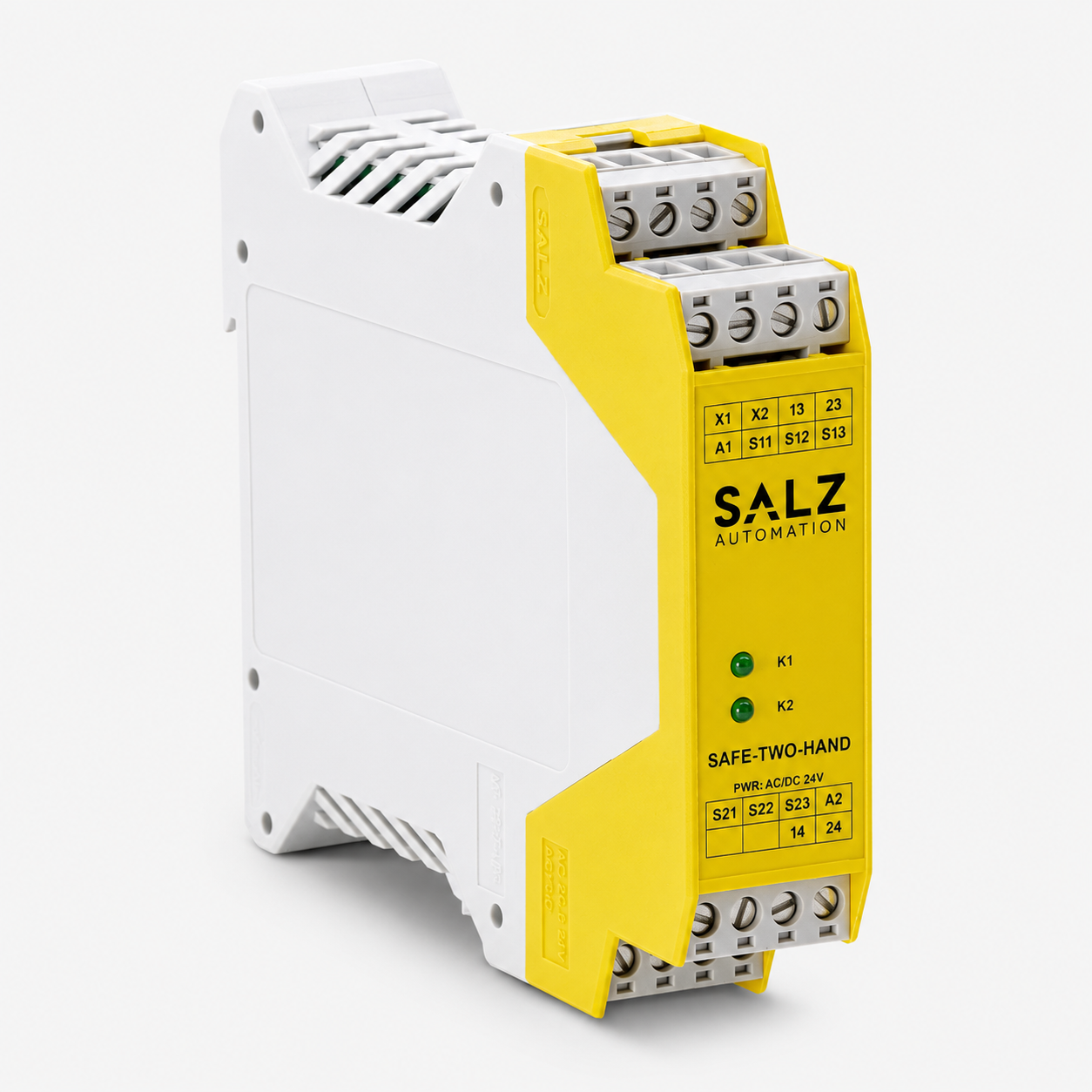

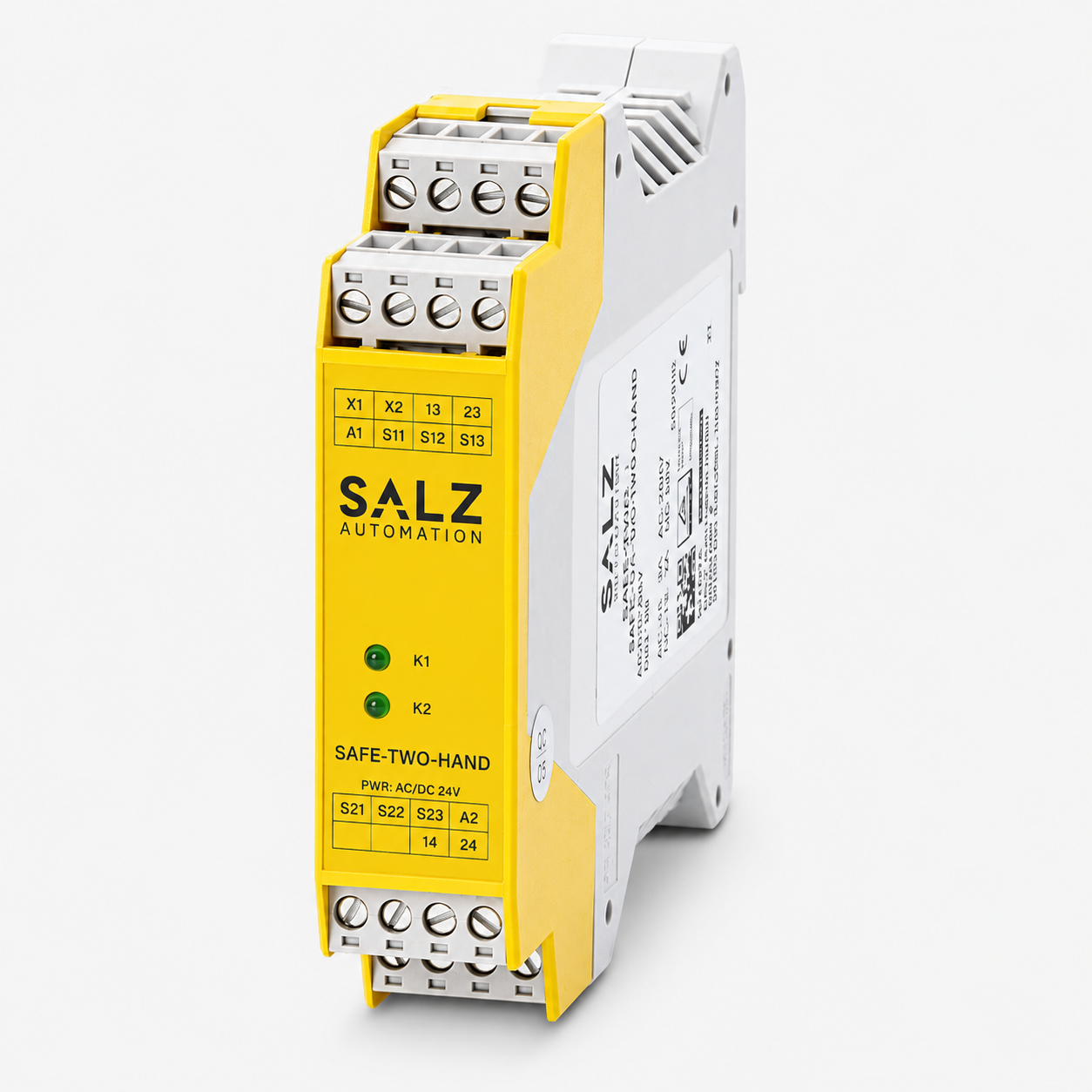

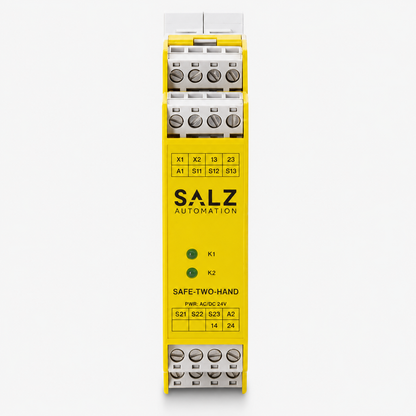

Das SAFE-TWO-HAND von SALZ Automation ist ein kompaktes Sicherheitsrelais zur Realisierung und Überwachung von Zweihandschaltungen gemäß EN ISO 13851 Typ IIIC. Es schützt Bedienpersonal an Maschinen und Anlagen, indem gefährliche Bewegungen nur dann freigegeben werden, wenn beide Zweihandtaster innerhalb von 0,5 Sekunden gleichzeitig betätigt werden.
Durch die integrierte Selbstüberwachung erkennt das Sicherheitsmodul Fehler wie Kurzschluss, Leitungsbruch, Kontaktfehler oder Defekte in externen Schützen. Die Sicherheitsfunktion bleibt auch bei einzelnen Fehlern erhalten und erfüllt die Anforderungen bis Kategorie 4, PL e nach EN ISO 13849-1 sowie SILCL 3 nach EN 62061.
Das Modul verfügt über zwei sichere, unverzögerte Schließerkontakte sowie einen Rückführkreis zur Überwachung externer Schütze oder Erweiterungsmodule. LED-Anzeigen ermöglichen eine schnelle Diagnose von Betriebs- und Schaltzuständen. Dank der schmalen Bauform von nur 22,5 mm eignet sich das Sicherheitsrelais ideal für moderne Schaltschränke und Maschinensteuerungen.
Die sichere Abschaltung erfolgt innerhalb von weniger als 20 ms nach Loslassen eines Tasters. Dadurch eignet sich das Modul optimal für Pressen, Stanzmaschinen, Biegeanlagen und andere Maschinen mit erhöhtem Gefährdungspotenzial.
Deine Vorteile auf einen Blick
- Zweihandsteuerung nach EN ISO 13851 Typ IIIC
- Sicherheitsniveau bis PL e / Kategorie 4
- SILCL 3 nach EN 62061
- Versorgungsspannung 24V AC/DC
- 2 sichere Schließer-Ausgänge (2 NO)
- Rückführkreis zur Schützüberwachung
- Kurzschluss- und Erdschlussüberwachung
- Zyklische Selbstüberwachung
- LED-Statusanzeigen
- Reaktionszeit < 20 ms
- Synchronisationszeit 0,5 s
- Kompakte Bauform mit 22,5 mm Breite
- DIN-Schienenmontage
Typische Einsatzbereiche
- Pressen und Stanzmaschinen
- Biegemaschinen
- Werkzeugmaschinen
- Verpackungsmaschinen
- Montageanlagen
- Maschinen- und Anlagenbau
- Sicherheitssteuerungen
- Industrieautomation
