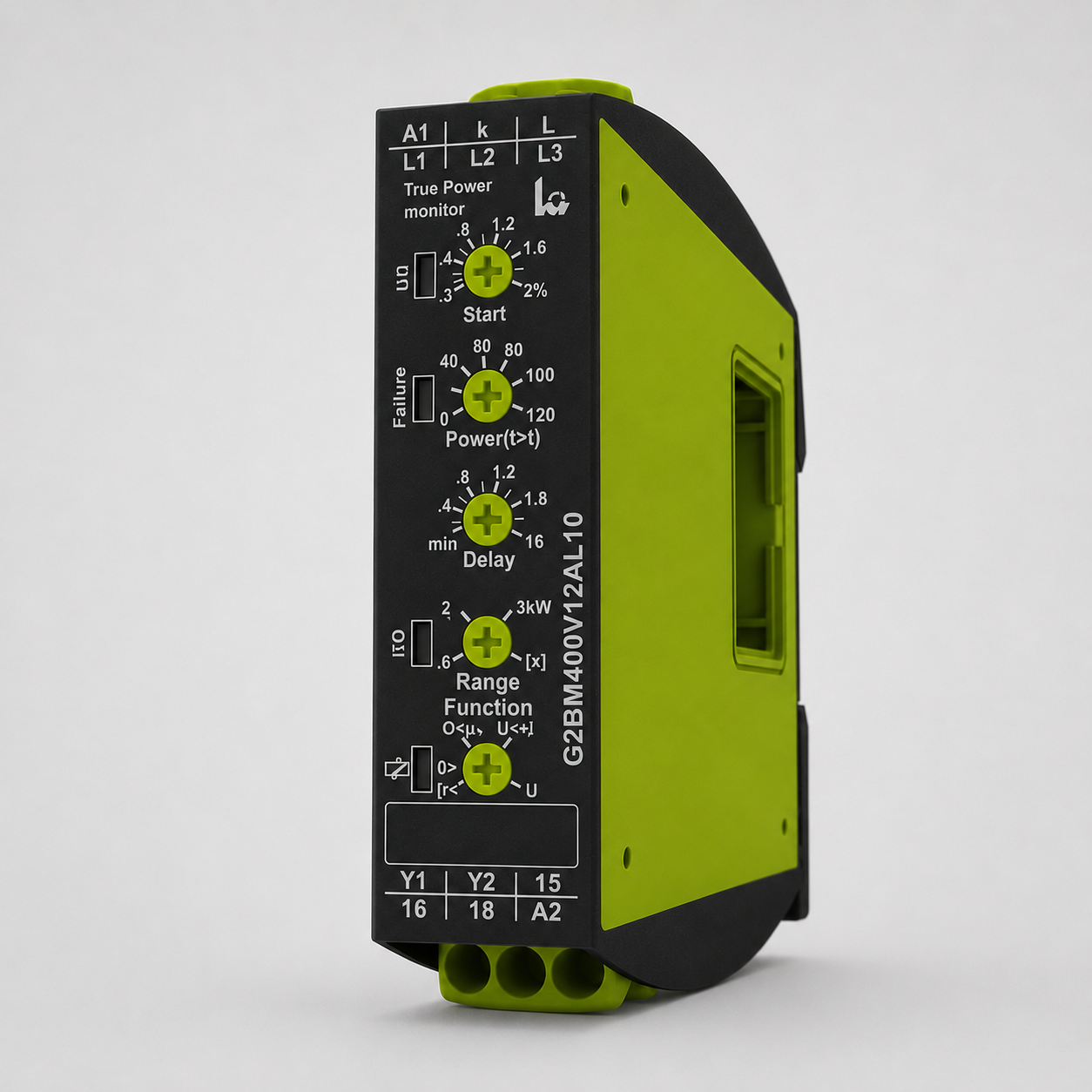

Wirkleistungsüberwachungsrelais G2BM400V12AL10 – Überlast- und Unterlastüberwachung für 1- und 3-Phasen-Netze
Das G2BM400V12AL10 von TELE ist ein multifunktionales Wirkleistungsüberwachungsrelais der GAMMA-Serie zur Überwachung von elektrischen Lasten in 1- und 3-phasigen Netzen. Das Gerät erkennt zuverlässig Überlast, Unterlast sowie abgeschaltete Verbraucher und eignet sich ideal für Pumpen, Lüfter, Förderanlagen und industrielle Maschinen.
Durch die direkte Wirkleistungsmessung überwacht das Relais die tatsächlich aufgenommene Leistung und ermöglicht eine präzise Zustandsüberwachung von Motoren und Verbrauchern. Vier Messbereiche von 0,5 bis 4 kW sowie ein einstellbarer Schwellwert erlauben eine flexible Anpassung an unterschiedliche Anwendungen.
Das Gerät bietet die Funktionen Überlastüberwachung (OVER), Unterlastüberwachung (UNDER) sowie die zusätzliche Erkennung abgeschalteter Verbraucher (I=0). Eine einstellbare Anlaufüberbrückung von 1 bis 100 Sekunden und eine Auslöseverzögerung von 0,1 bis 50 Sekunden verhindern Fehlauslösungen beim Start von Motoren und Anlagen.
Mehrere LED-Anzeigen informieren über Versorgungsspannung, Ausgangszustand, erkannte Verbraucherunterbrechungen und Fehlerzustände. Das Relais ist zudem für den Einsatz an Frequenzumrichtern von 10 bis 100 Hz geeignet und verfügt über einen integrierten Fehlerspeicher.
Mit einer Baubreite von nur 22,5 mm und der DIN-Schienenmontage eignet sich das Gerät optimal für den Schaltschrankbau und industrielle Automatisierungsanwendungen.
Deine Vorteile auf einen Blick
- Wirkleistungsüberwachung für 1- und 3-Phasen-Netze
- Überlast- und Unterlastüberwachung
- Erkennung abgeschalteter Verbraucher (I=0)
- 4 Messbereiche: 0,5 / 1 / 2 / 4 kW
- Direktmessung bis 12 A
- Einstellbare Anlaufüberbrückung (1–100 s)
- Einstellbare Auslöseverzögerung (0,1–50 s)
- Integrierter Fehlerspeicher
- Für Frequenzumrichter von 10–100 Hz geeignet
- 1 Wechslerkontakt (5 A / 250 V AC)
- LED-Statusanzeigen
- Kompakte Bauform mit 22,5 mm Breite
- DIN-Schienenmontage
Typische Einsatzbereiche
- Pumpenüberwachung
- Trockenlaufschutz
- Lüfter- und Gebläsesteuerungen
- Förderanlagen
- Maschinen- und Anlagenbau
- Industrieautomation
- Motorüberwachung
- Wasser- und Abwassertechnik
