Wirkleistungsmessumformer G2BA480V12A 4–20mA – Leistungsmessung mit analogem Stromausgang

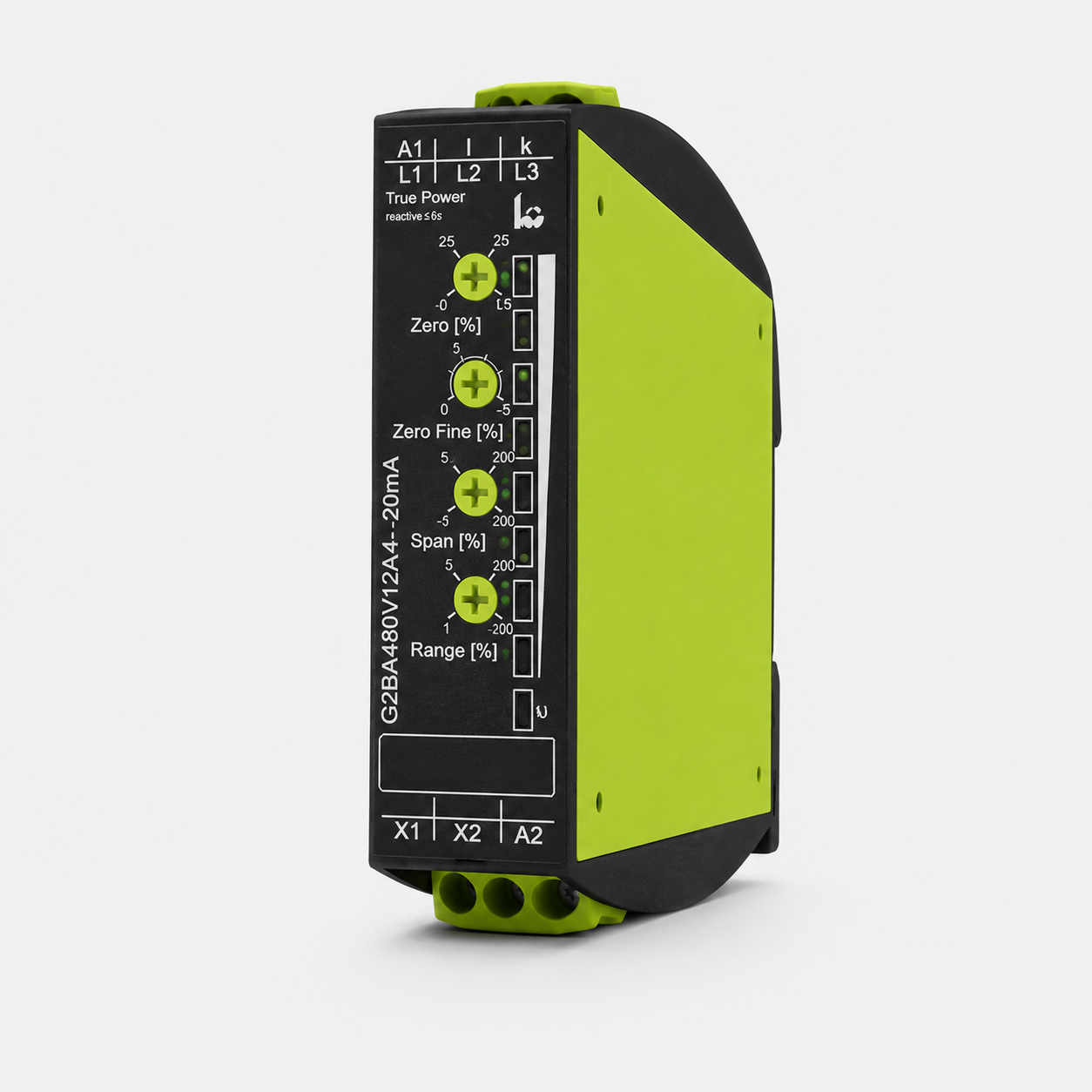

Das G2BA480V12A 4–20mA von TELE ist ein industrieller Wirkleistungsmessumformer der GAMMA-Serie zur kontinuierlichen Erfassung und Umwandlung der aufgenommenen Wirkleistung in ein standardisiertes 4–20mA-Ausgangssignal. Das Gerät eignet sich für die Überwachung von Motoren, Pumpen, Förderanlagen, Lüftern und anderen elektrischen Verbrauchern in ein- und dreiphasigen Netzen.
Die tatsächliche Wirkleistung wird direkt gemessen und proportional als analoges 4–20mA-Signal ausgegeben. Dadurch kann der Messwert problemlos an SPS-Steuerungen, Leitsysteme, Frequenzumrichter, Visualisierungssysteme oder Prozessregler übertragen werden.
Das Gerät unterstützt 1- und 3-phasige Netze bis 480V AC und verfügt über vier umschaltbare Messbereiche von 0,75 kW, 1,5 kW, 3 kW und 6 kW. Zusätzlich können Nullpunkt und Messspanne individuell angepasst werden, wodurch eine optimale Skalierung für die jeweilige Anwendung möglich ist.
Dank des universellen Versorgungsspannungsbereichs von 24–240V DC bzw. 48–240V AC sowie der Unterstützung von Frequenzumrichtern im Bereich von 10 bis 100 Hz eignet sich der Messumformer für eine Vielzahl industrieller Anwendungen. Die kompakte Bauform mit nur 22,5 mm Breite ermöglicht eine platzsparende Montage auf DIN-Schienen.
Deine Vorteile auf einen Blick
- Wirkleistungsmessumformer mit 4–20mA Ausgang
- Für 1- und 3-phasige Netze geeignet
- Messspannung bis 480V AC
- Vier Messbereiche: 0,75 / 1,5 / 3 / 6 kW
- Einstellbarer Nullpunkt und Messspanne
- Analoge Ausgabe für SPS- und Leitsysteme
- Galvanisch getrennter Analogausgang
- Versorgungsspannung 24–240V DC / 48–240V AC
- Geeignet für Frequenzumrichter von 10–100 Hz
- Hohe Messgenauigkeit von ±2 %
- Kompakte Bauform mit 22,5 mm Breite
- DIN-Schienenmontage
Typische Einsatzbereiche
- Leistungsüberwachung von Motoren
- Pumpen- und Lüfterüberwachung
- Fördertechnik
- Energie- und Prozessüberwachung
- Maschinen- und Anlagenbau
- Industrieautomation
- SPS- und Leitsystemanbindung
- Wasser- und Abwassertechnik
