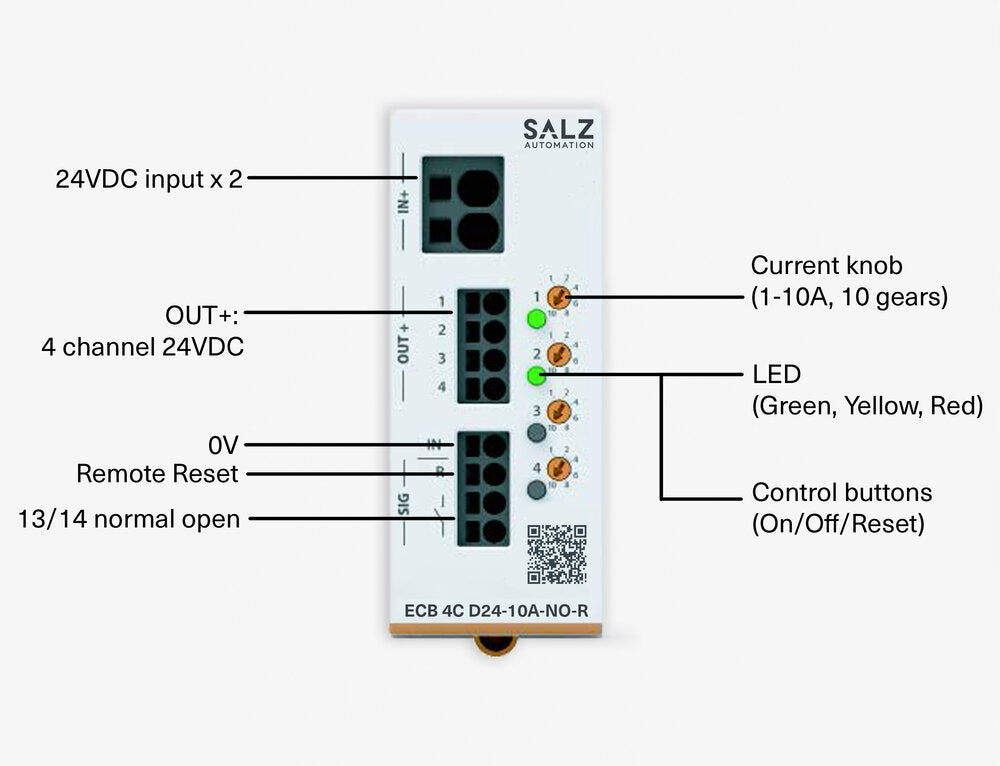

ECB 4C D24-10A-NO-R SALZ 4-kanaliger elektronischer Geräteschutzschalter 24V DC 10A

ECB 4C D24-10A-NO-R – 4-kanaliger elektronischer Geräteschutzschalter von SALZ Automation

Der ECB 4C D24-10A-NO-R ist ein elektronischer 4-kanaliger Geräteschutzschalter von SALZ Automation für die Stromverteilung in 24 V DC-Systemen. Jeder Kanal ermöglicht die individuelle Einstellung des Ausgangsstroms von 1 bis 10 A. Mit Schließerkontakt (N/O) und Fernrückstellung für schnelle Wiederherstellung. DIN-Schienen-kompatibel nach EN 60715.

Eingangsdaten

• Eingangsnennspannung: 24 VDC (18 … 30 VDC)
• Max. Eingangsstrom: 40 ADC (IN+ mind. 1x6mm²)
• Stromaufnahme (typ.): 10 A
• Effizienz (typ.): >99%
• Verlustleistung: ≤0,6 W (Leerlauf) / ≤9,5 W (Nennbetrieb)

Ausgangsdaten

• Ausgangskanäle: 4
• Nennstrom: 1–10 ADC (einstellbar pro Kanal)
• Max. Schaltstrom: 1000 A
• Semiconductor-Typ: MOSFET
• Fail-Safe-Element: 13 ADC (pro Ausgangskanal)

Schutzbeschaltung

• Abschaltzeit: 0,01s (>1,5 In) / 2s (1,3–1,5 In) / 30s (1,1–1,3 In)
• Unterspannungsabschaltung: ≤18 VDC
• Überspannungsabschaltung: ≥30 VDC
• Fernrückstellung/Trennung: 12 … 30 VDC
• Modul-Initialisierungszeit: 50ms – 1s
• Wartezeit nach Abschaltung: ≤10s (bei Überlast/Kurzschluss)
• Nennnstoßspannung: 0,5 kV
• Ruhestrom (Io): typ. 50 mA
• Mess-Toleranz I: typ. 10% Nennstrom

Temperatur-Derating

• 40°C: 40 ADC (35 ADC für UL 2367)
• 50°C: 30 ADC
• 60°C: 25 ADC
• 70°C: 20 ADC

Kontaktmerkmale (Push-in)

• IN+: 0,25–4 mm² (mit Hülse) / 0,25–6 mm² (ohne Hülse)
• IN-: 0,25–1,5 mm² (mit Hülse) / 0,25–2,5 mm² (ohne Hülse)
• OUT: 0,25–1,5 mm² (mit Hülse) / 0,25–2,5 mm² (ohne Hülse)
• NO: 0,25–1,5 mm² (mit Hülse) / 0,25–2,5 mm² (ohne Hülse)

Mechanische Daten

• Abmessungen: 94 x 37 x 96 mm (H x B x T, inkl. DIN-Schiene 7,5mm)
• Gewicht: 155 g
• Gehäuse: PA 6.6
• Hutschienenmontage nach EN 60715: Ja

Umgebungsbedingungen

• Schutzart: IP20
• Umgebungstemperatur (Betrieb): -25 … 70 °C
• Umgebungstemperatur (Lagerung/Transport): -40 … 80 °C
• Max. Einsatzhöhe: ≤2000 m (kein Derating) / 2000–4000 m (Derating)
• Luftfeuchtigkeit (Betrieb, nicht kondensierend): 240h, 95% RH, 40°C
• Vibration: 5–24,9 Hz (Amplitude 1,6 mm) / 24,9–150 Hz (4g) gem. IEC 60068-2-6
• Aufprall: 30g (IEC 60068-2-27, Test Ea)
• Salzsprühnebeltest: Teile 72h / ganzes Produkt 48h
• Verschmutzungsgrad: 2

Normen & Zertifizierungen

• Zertifizierung: CE
• Sicherheitsstandard: EN 50178, GB 17701 / EN 60934
• EMV: EN 61000-6-2, EN 61000-2-3
• Überspannungsschutz: GB/T 17626.5 Class II
• Temperatur-Test: EN 60068-2-1
• Umweltprüfungen: EN 60068-2-6
• RoHS: 2.0
• GTIN: 4262552160397
• MTBF (IEC61709, SN 29500) bei 25°C: 1.000.000 h

Vorteile auf einen Blick

• 4 unabhängige Kanäle mit individuell einstellbarem Nennstrom 1–10 A
• Effizienz >99% – minimale Verlustleistung
• Schließerkontakt (N/O) und Fernrückstellung
• Integriertes Fail-Safe-Element (13 A pro Kanal)
• Mehrstufige Abschaltcharakteristik für optimalen Schutz
• LED-Statusanzeige pro Kanal und DC OK-Anzeige
• DIN-Schienen-kompatibel nach EN 60715
• Betriebstemperatur -25 … 70°C, IP20

Typische Einsatzbereiche

• Industrielle Automatisierung & Steuerungstechnik
• 24 V DC Stromverteilung in Schaltschränken
• Maschinenbau & Anlagentechnik
• Gebäudeautomation
