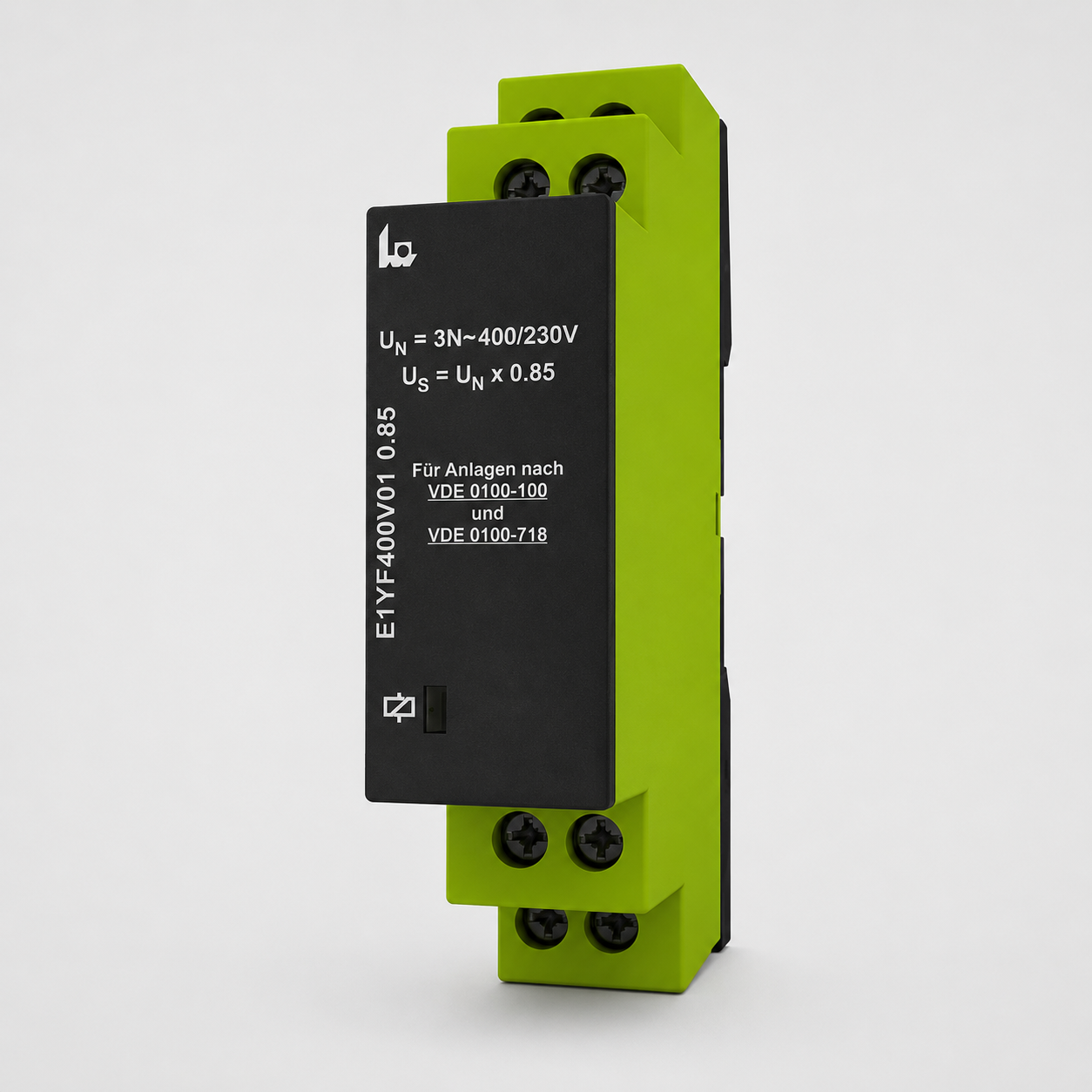

Spannungsüberwachungsrelais E1YF400V01 0.85 – Unterspannungsüberwachung für 3-phasige 400V-Netze
Das E1YF400V01 0.85 von TELE ist ein kompaktes Spannungsüberwachungsrelais der ENYA-Serie zur zuverlässigen Unterspannungsüberwachung in 3-phasigen Netzen mit Neutralleiter. Das Gerät überwacht kontinuierlich jede Phase gegen den Neutralleiter und schützt elektrische Anlagen vor den Folgen von Spannungsabfällen und Netzausfällen.
Die Unterspannungsschwelle ist fest auf 195,5 V (L-N) eingestellt und entspricht den Anforderungen der VDE 0108. Fällt die Spannung einer der überwachten Phasen unter diesen Wert, schaltet das Ausgangsrelais zuverlässig ab. Eine feste Hysterese von etwa 5 % verhindert unerwünschte Schaltvorgänge bei kurzzeitigen Spannungsschwankungen.
Das Relais benötigt keine separate Versorgungsspannung, da Mess- und Versorgungsspannung identisch sind. Zur Signalisierung steht ein potenzialfreier Wechslerkontakt mit einer Schaltleistung von bis zu 5 A bei 250 V AC zur Verfügung. Eine gelbe LED zeigt den aktuellen Schaltzustand des Ausgangsrelais an.
Dank seiner schmalen Bauform von nur 17,5 mm eignet sich das Gerät optimal für die platzsparende Montage auf DIN-Schienen in Schaltschränken, Energieverteilungen und Sicherheitsstromversorgungen.
Deine Vorteile auf einen Blick
- Unterspannungsüberwachung für 3-phasige Netze
- Nennspannung 3(N)~ 400/230 V AC
- Feste Schaltschwelle 195,5 V (L-N)
- Gemäß VDE 0108
- 1 Wechslerkontakt (1 CO)
- Schaltstrom bis 5 A
- Feste Auslöseverzögerung ca. 200 ms
- Versorgungsspannung = Messspannung
- Gelbe LED-Ausgangsanzeige
- Kompakte Baubreite von 17,5 mm
- DIN-Schienenmontage
Typische Einsatzbereiche
- Sicherheitsstromversorgungen
- Notbeleuchtungsanlagen
- Energieverteilungen
- Schaltschrankbau
- Maschinen- und Anlagenbau
- Gebäudeautomation
- Spannungsüberwachung in Drehstromnetzen
